红的、黄的、绿的,线缆为什么要区分颜色?作业时你选对了吗?

发布时间:2024/06/10 点击:
红的、黄的、绿的,线缆为什么要区分颜色?作业时你选对了吗?
国家制定了相关施工规范,要求不同的电线和电缆规定使用不同颜色。主要就是为了工作中能快速并且正确区分线缆中的相线、零线、保护地线。但是电气配线实际施工中总会有因粗心大意或者图方便没有按照规范作业,导致线缆颜色用错、接错电缆。轻者导致后期维修麻烦,重者可能导致严重事故。针对这些问题我们需要掌握一些基本线缆颜色使用的规范知识。
电线颜色不明确
线缆颜色选择规范
根据电气装置安装工程GB50258-96规定(后被GB50303取代),当配线采用多相导线时,其相线的颜色应易于区分,相线与零线(工作零线N)的颜色应不同。保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线(N线)宜采用淡蓝色绝缘导线。
而电线电缆识别标志方法GB/T6995.2-2008则规定了L1/L2/L3三相的线缆颜色分别为为黄、绿、红三色。
根据规范我们可以知道通常当配线采用多相导线时,其相线的颜色应易于区分,相线与零线的颜色应不同。“应”的含义是有多根相线时颜色要必须不同,相线和零线的颜色必须不一样。并且后面规定三相线缆的颜色L1/L2/L3必须为黄、绿、红三色。
保护地线的颜色规范规定应采用黄绿颜色相间的双色绝缘电线。“应”的含义是在正常情况下均必须采用黄绿相间的绝缘电线。
规范规定中性线宜采用淡蓝色绝缘电线。“宜”的含义是:在条件许可时首先应采用淡蓝色。
线缆颜色选择的实际应用
在楼宇供电中,输电线路一般采用三相五线制供电,三相五线包含三根相线,俗称火线(L1、L2、L3)、一根中性线俗称零线(N)、一根保护地线(PE)。三根火线引入配电箱里的L1、L2、L3三相宜采用黄、绿、红三色。零线(N)用淡蓝色,保护线(PE)必须用黄绿双色线。

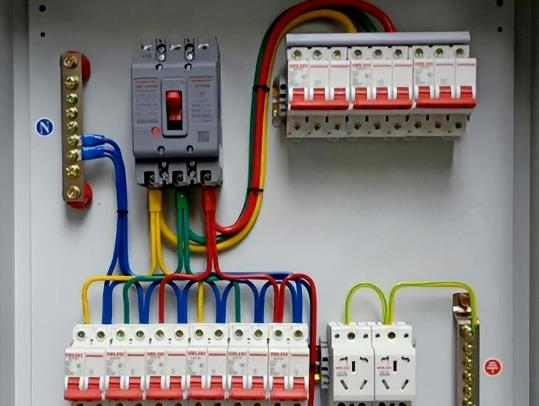

三相五线配电柜
我国住宅用户入户线一般为单相电源进户,进入住户室内配电箱内配线电缆颜色有三根不同颜色的电线,分别是相线(L),零线(N)和保护接地线(PE)。
在选择进户线时,相线应该选择黄、红或绿线,零线应该选择淡蓝色线,接地线应该采用黄绿双色线。
三根进户线进入配电箱后分成多条支路,各支路的接地线必须使用黄绿双色线,零线必须选择淡蓝色线,而配电盒里支路的相线可以都选择一个颜色比如都选择黄色。也可以分别采用黄、绿、红三种颜色的导线。如一条支路用红色、一条支路黄色,支路相线颜色不同有利于家里后续检测区分线路。
订购线缆注意事项
大家在订购电力电缆时不仅要注明电缆的截面,还必须注明电缆内电线的颜色,因为在实际工程中经常会发现电缆内电线的颜色不符合施工规范要求。比如有的工程用的三相电源加热用的电缆,三根相线是同色线;有的工程用的单相三芯照明电缆,电线是黄、绿、红三色。这些都是规范所不允许的。另外用错电缆后在电缆上包色带的补救措施也不应该采用。
